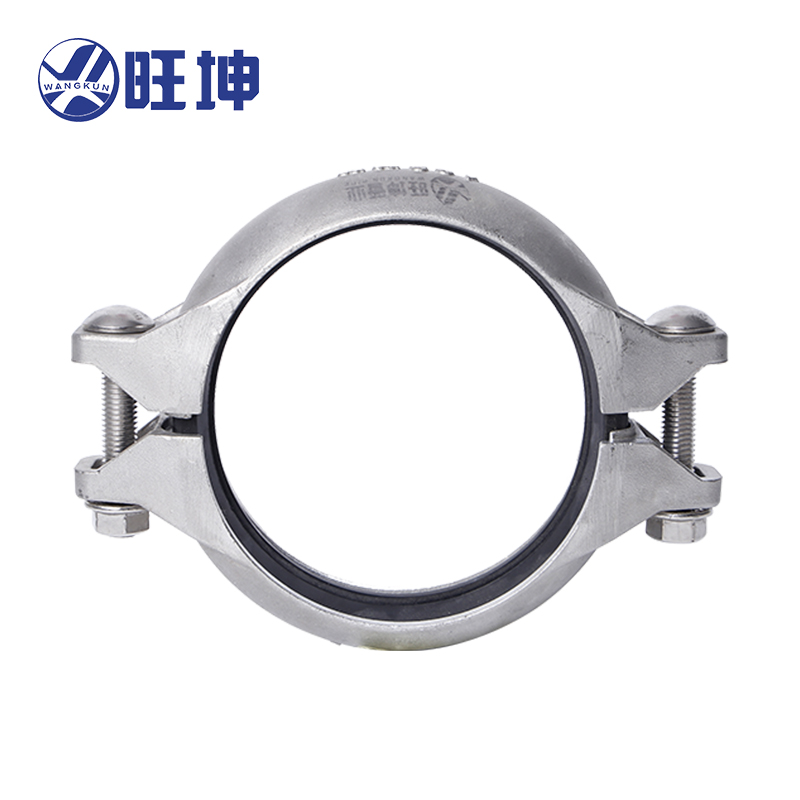

不锈钢沟槽卡箍

 不锈钢沟槽卡箍

快速沟槽卡箍是不锈钢沟槽管件一种新型的钢管连接方式，具有很多优点，。《自动喷水灭火系统设计规范》、

《消防给水及消火栓系统技术规范》、[1] 薄壁不锈钢水管（参考标准）提出，系统管道的连接应采用沟槽式连

接件或丝扣、法兰连接；其中自动喷淋系统中直径等于或大于100mm的管道、消防给水系统中直径大于50mm

的管道，均应分段采用法兰或沟槽式连接件连接。目前，不锈钢沟槽管件主要用于生活用水给水，医院，酒店，

宾馆等用水给水项目。快速沟槽卡箍在沟槽卡箍原有简单、快捷、方便的基础上性能又提高了一倍，它可以使卡

箍的安装速度提升一倍，特别是高空安装。

产品简介
       快速沟槽卡箍安装方式较比老款快速，轻松。
       沟槽连接管件包括两个大类产品：①起连接密封作用的管件有沟槽卡箍接头、不锈钢沟槽法兰；②  起连接过渡作

用的管件有不锈钢沟槽弯头、不锈钢沟槽三通、不锈钢沟槽四通、不锈钢沟槽异径管、不锈钢沟槽盲板等。

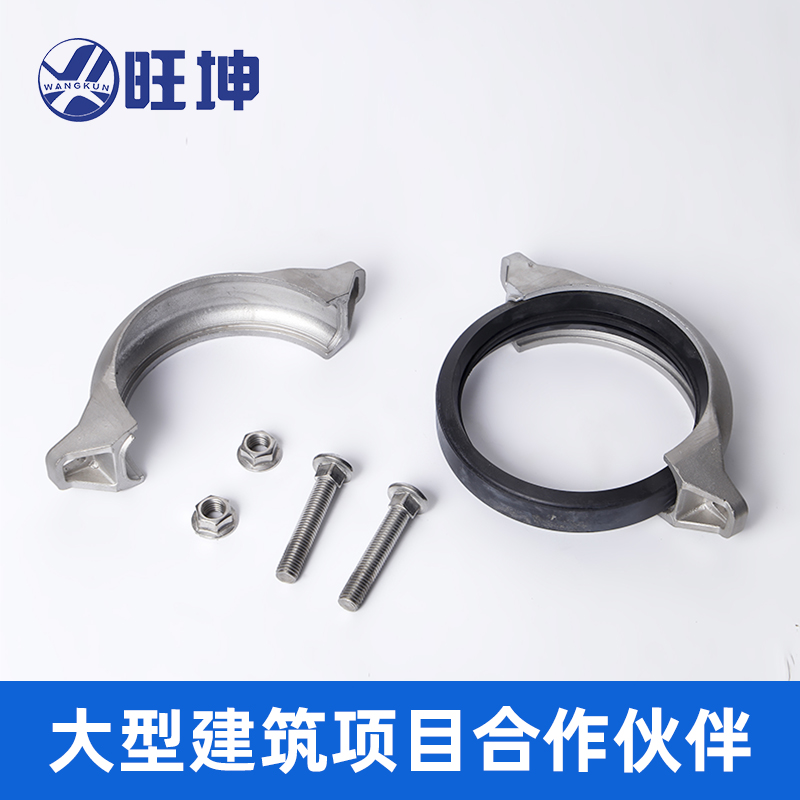

       起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。位于内层的橡胶密封圈置于被

连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。由于其橡

胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，

其密封性相应增强

产品优点
      操作简单快速沟槽卡箍的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。这是因

为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。一处管件连接仅需几分钟时间，相比老款沟槽卡

箍速度更是提高一倍，最大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。

这也是安装技术发展的总体方向。而传统的焊接和法兰连接的管道连接方式，不但需要有相应技能的焊接工人，而且

费时，工人的操作难度大，并存在焊接烟尘的污染。由于操作空间和焊接技能的差异，焊接质量和外观都难以达到满

意的结果，从而影响工程的整体质量。另外，由于沟槽管件为成品件，现场所需要的操作空间小，可真正的实现靠墙

靠角安装，操作难度大为减小，从而节省了占地面积，美化了管道安装的效果。

管道原有的特性不受影响快速沟槽卡箍沟槽管件连接，仅在被连接管道外表面用滚槽机挤压出一个沟槽，而不破坏管

道内壁结构，这是沟槽管件连接特有的技术优点。如果采用传统的焊接操作，许多内壁做过防腐层的管道都将遭到破

坏。

有利于施工安全采用沟槽管件连接技术，现场仅需要切割机、滚槽机和钮紧螺栓用的搬手，施工组织方便。而采用

焊接和法兰连接，则需要配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，这就给施工组织带来了复

杂性，且也存在着漏电和火灾的危险隐患。同时焊接和气割所产生的焊渣，不可避免的落入管道内部，使用中容易

产生管路阀件甚至设备堵塞，也污染管内水质。另外，焊接和法兰连接不可避免需要长时间的高强度的高空作业，

也容易发生生产安全事故。
      系统稳定性好，维修方便沟槽管件连接方式具有独特的柔性特点，使管路具有抗震动、抗收缩和膨胀的能力，与焊接

和法兰连接相比，管路系统的稳定性增加，更适合温度的变化，从而保护了管路阀件，也减少了管道应力对结构件的

破坏。

由于沟槽管件连接操作简单，所需要的操作空间变小，这为日后的维修带来了许多方便条件。当管道需要维修和更换

时，只需松开两片卡箍即可任意更换、转动、修改一段管路。不需破坏周围墙体，减少了维修时间和维修费用。

经济效益良好由于沟槽管件连接操作简单，省工省时，因此具有良好的经济效益。许多文章都做过经济分析，认为“

采用卡箍连接，虽然卡箍的单个配件价格较高，但整个管网安装的综合效益高于法兰连接”。

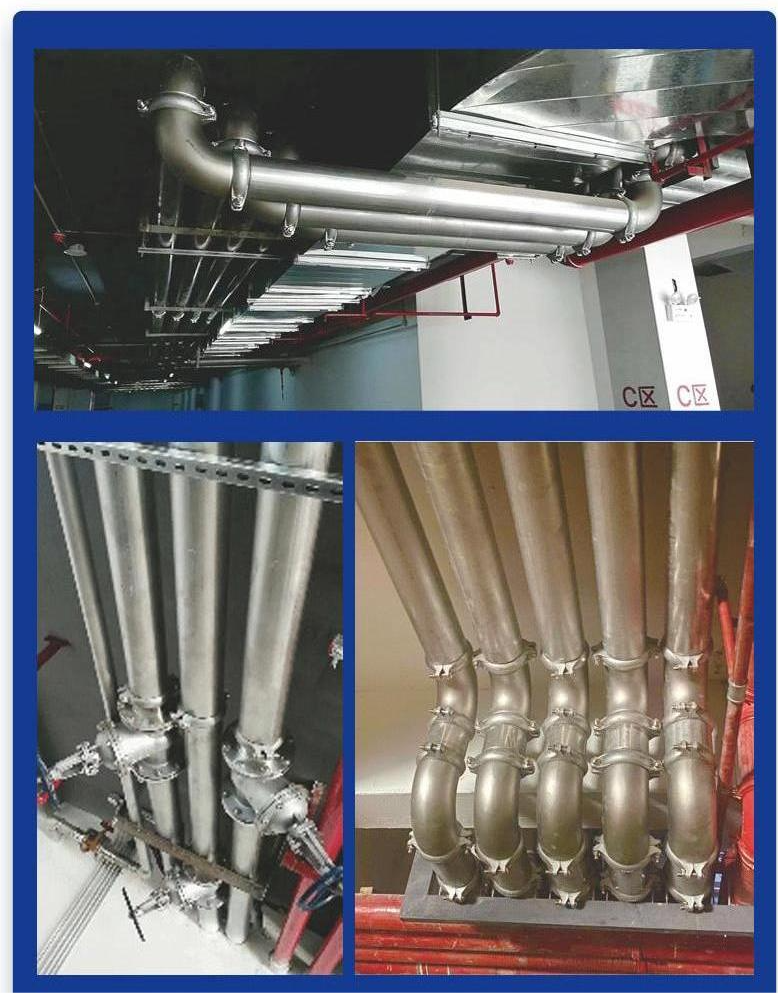

使用范围
       快速沟槽管件连接作为一种先进的管道连接方式，即可以明设也可以埋设，即有钢性接头，也有柔性接头。因此具

有广泛的适用范围。
       按系统分：可用于消防水系统、空调冷热水系统、生活给水系统、石油化工管道系统、热电及军（jun1）工管道系统、 污水

处理管道系统等；
       按管道材质分：可用于连接钢管、铜管、不锈钢管、衬塑钢管、球墨铸铁管、厚壁塑料管及带有钢管接头和法兰接

头的软管和阀件。
